Produktbeschreibung

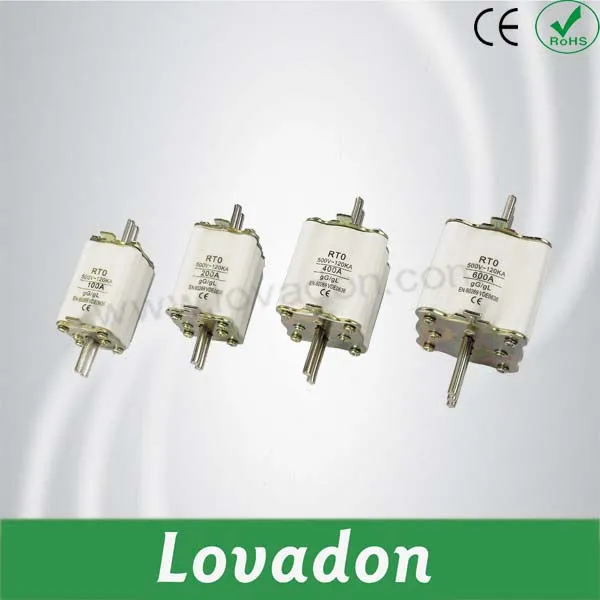

Serie RT0 Messer-Form Trä Ger-Sicherung
Serie RT0 Messer-Form Trä Ger-Sicherung
| Modell | Nennspannung | reted Bargeld | Gewicht (g) |
| RT0-50 | 380 | 10~50 | 189.5 |
| RT0-100 | 380 | 20~100 | 313 |
| RT0-200 | 380 | 50~200 | 404.5 |
| RT0-400 | 380 | 150~400 | 601 |
| RT0-600 | 380 | 250~600 | 855 |
| RT0-1000 | 380 | 500~1000 | 2050 |
Produkt-Schriftsatz:
RTO Sicherung stimmt mit GB13539 ü Berein. Standard IEC60269 und VDE0636
Das Produkt ist fü R Ü Berlastungs- und Kurzschlussschutz der verteilenden Zeile verwendet worden
Die Nennspannung ist Wechselstrom 380 und bewertetes Bargeld herauf t0 1000A (Wechselstrom 50-60Hz).
RTO Serien-Schaufel-Messer-Sicherung-Link
Umreiß Und Einbauabmessungen
Technische Daten
| Nr. | Typ | Konkurrenten-Teilenummer | Festlegung von Gruppenprä Mienrichtzahlen (a) | Abmessungen (mm) | |||||
| A | B | C | D | E | F | ||||
| 028 | RTO-50 | - | 10-50 | 105 | 62 | 26 | 52 | 11 | - |
| 029 | RTO-100 | - | 30-100 | 123 | 62 | 40 | 52 | 18 | - |
| 030 | RTO-200 | - | 100-200 | 133 | 62 | 46 | 58 | 23 | - |
| 031 | RTO-400 | - | 200-400 | 143 | 62 | 55 | 66 | 30 | - |
| 032 | RTO-600 | - | 450-600 | 163 | 62 | 67 | 78.5 | 6 | - |
| 033 | RTO-1000 | - | 800-1000 | 280 | 80 | 85 | 102 | 48 | 160 |
RTO Serien-Schaufel-Messer-Sicherung-Unterseite
Umreiß Und Einbauabmessungen
Technische Daten
| Nr. | Typ | Konkurrenten-Teilenummer | Festlegung von Gruppenprä Mienrichtzahlen (a) | Abmessungen (mm) | ||||||||
| A | B | C | D | E | F | G | H | M | ||||
| 034 | RTO-50 | - | 50 | 105 | 62 | 26 | 5.2 | 10 | - | - | - | - |
| 035 | RTO-100 | - | 100 | 180 | 160 | 74 | 9.5 | 20 | 30 | 55 | 30 | 8 |
| 036 | RTO-200 | - | 200 | 200 | 175 | 82 | 9.5 | 20 | 30 | 60 | 30 | 10 |
| 037 | RTO-400 | - | 400 | 220 | 190 | 95 | 9.5 | 20 | 30 | 70 | 30 | 12 |
| 038 | RTO-600 | - | 600 | 250 | 217 | 115 | 9.5 | 20 | 30 | 80 | 35 | 16 |
| 039 | RTO-1000 | - | 1000 | 350 | 300 | 150 | 14 | 30 | 45 | 90 | 45 | 16 |
